变电站辅助监控系统

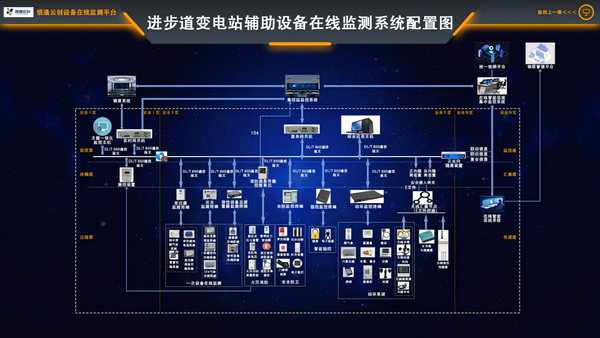

一、系统架构

‌分层设计‌

· ‌感知层‌：部署温湿度、水浸、门禁等传感器，实时采集环境及设备数据。

· ‌网络层‌：RJ-45、RS-485、光纤通信方式，保障数据传输稳定性。

· ‌平台层‌：云端/本地部署智能分析平台，支持数据存储、预警及策略执行，支持IEC61850标准协议对接数据采集系统。

· ‌应用层‌：提供PC端管理界面，实现远程控制、报表生成及运维工单管理。

二、核心功能模块

· ‌环境监测‌：‌实时监测温湿度、水位量，异常自动告警并联动通风/排水设备。

· ‌安防监控‌：‌门禁管理，非法入侵触发联动。

· ‌消防联动‌：‌烟雾探测联动自动灭火装置，火灾时启动喷淋系统。

· ‌智能巡检与照明‌：‌自动生成巡视任务；光照感应调节照明，降低能耗20%~30%。

三、无人值守的实现

智能变电站辅助系统综合监控平台通过以下方式实现变电站的“无人值守”：

· 实时监测与预警：平台能够实时监测变电站内各类设备和环境参数的变化，一旦发现异常情况，立即发出警报，并通过远程监控平台通知运维人员。

· 远程控制与操作：运维人员可以通过远程监控平台对变电站内的设备进行远程控制和操作，无需亲临现场。

· 自动化运维：通过集成自动化系统和智能设备，实现变电站内各项操作的自动化处理，降低人工干预的频率和强度。

· 数据分析与决策支持：平台能够利用数据分析技术为运维人员提供决策支持，优化运维策略和资源分配，提高运维效率和质量。

四、方案优势

‌安全升级‌：7×24小时监测，风险预警响应速度提升90%。

‌成本优化‌：减少70%人工巡检，运维效率提升50%。

‌智能联动‌：打破数据孤岛，跨系统自动控制（如环境异常联动空调/风机）。

‌高可靠性‌：工业级硬件适应-40℃~70℃极端环境，模块化架构灵活扩展。

· ‌数据实时性与准确性:‌毫秒级数据采集与同步刷新，遥测遥信信息需满足实时性要求，历史曲线追踪设备状态变化。

· ‌运维减负功能:报表自动化（日报/月报），精准定位高耗能环节，降低运维成本。

· ‌多级管控权限:‌支持省级、地市、站端三级中心协同，主控中心与WEB端分权限操作。

五、标准化与兼容性‌

‌协议与接口‌：符合IEC 61850标准，预留消防/数据采集系统标准化接口。支持与国家电网“四统一”（统一监控、调度、配置、报表）要求对接。

‌扩展灵活性‌：兼容光伏、储能等新型电力设备接入，适应智能电网升级需求。

六、应用效果与前景

智能变电站辅助系统综合监控平台的应用已经取得了显著的成效，包括提高运行效率、增强安全性、降低运维成本等方面。随着科技的不断进步和应用需求的不断提高，该平台将继续朝着更高水平发展。未来，智能变电站将更加注重数据的挖掘与应用，通过引入更先进的技术和设备，进一步提高变电站的智能化水平，实现更加高效、安全、可靠的运行。

七、‌智能电网升级场景‌

新建或改造的智能变电站，支持光伏、储能等新型电力设备接入，适应电网数字化升级需求。

‌工业自动化领域‌：远程监控厂区变电站设备运行状态，联动控制通风、照明系统，提升工业生产连续性。实时分析电气参数（电压、电流、功率因数），优化设备运行策略，降低能耗15%以上。

‌智慧城市能源管理：‌监控城市电网关键节点，实现能源使用大数据分析，支撑城市级节能减排决策。公共设施配电室无人值守管理，通过AI预警减少70%人工巡检量。

‌交通与基建领域：‌铁路牵引变电所：在线监测电气设备状态，填补设备运行状态实时监控空白。高速公路变电站：暴雨时自动启动排水系统，保障关键设施安全运行。

综上所述，智能变电站辅助系统综合监控平台是实现变电站“无人值守”的重要技术手段之一。通过该平台的应用，可以实现对变电站内各类设备、环境及安防系统的全面监控和管理，提高运行效率和安全性，降低运维成本，为电力系统的安全、稳定、高效运行提供更加有力的支撑。

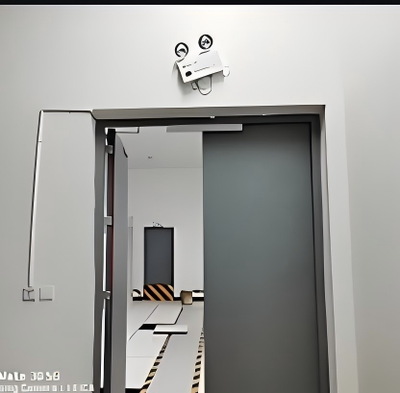

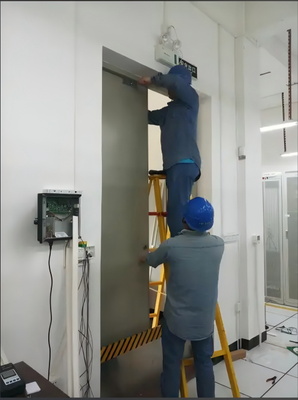

门禁系统

是一种基于电子技术和智能化管理的安全防范设备，主要用于控制人员进出权限，实现自动化身份识别与安全管理‌。

· ‌身份识别‌：通过指纹、密码、刷卡、人脸等方式验证用户身份‌；

· ‌权限管理‌：按区域、时间等规则设定访问权限‌；

· ‌记录追溯‌：自动记录进出事件并生成报表‌；

· ‌安全联动‌：与消防系统等集成，紧急情况下自动解锁‌。

· ‌识别设备‌：读卡器、指纹仪、人脸识别终端等‌；

· ‌控制设备‌：门禁主机、控制器及专用电源‌；

· ‌执行设备‌：电插锁（双向开门）、磁力锁（单向开门）等‌；

‌人员管控‌：办公大楼、数据中心等大门分级准入‌；

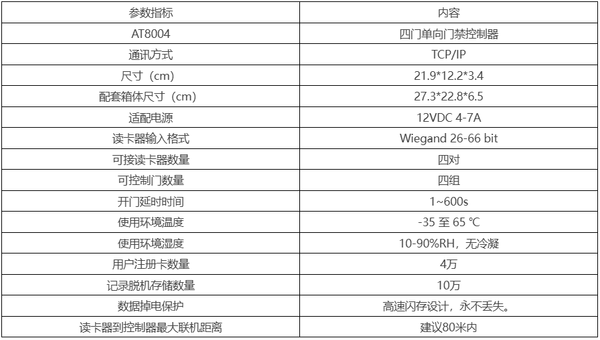

基本参数：

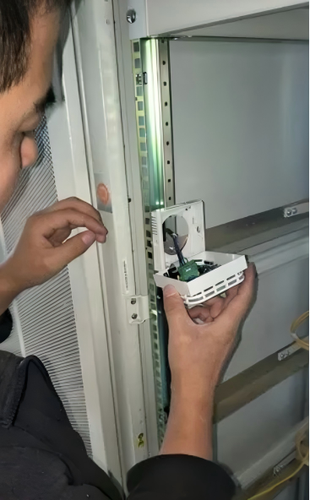

温湿度系统

核心功能：

‌绝缘性能下降‌：高温高湿导致空气绝缘能力降低，附着水分使绝缘电阻下降，易引发击穿‌。

‌设备锈蚀‌：潮湿环境加速金属部件腐蚀，缩短使用寿命‌。

‌凝露放电‌：内外温差大时设备表面凝露，造成局部放电‌。

‌智能监测系统：‌采用多模块温湿度传感器，实现灵活数据传输‌。支持远程控制终端，实时调控环境参数‌。

‌除湿系统‌：通过空气循环管道和制冷主机降低湿度。

‌智能控制器‌：联动送风机、加热器等设备，自动调节温湿度。

应用场景：

站通过智能除湿机解决凝露问题，降低故障率。

变电站端子箱采用恒温控制系统，维持环境稳定。

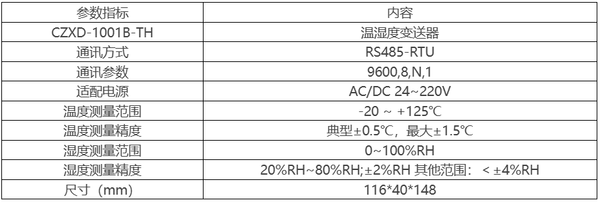

基本参数：

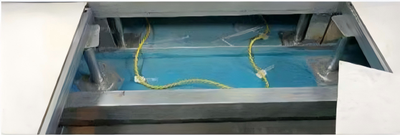

水浸系统

实时监测与预警：通过漏水感应线或传感器持续检测液体存在或水位变化，当检测到水或导电液体时，系统立即触发报警并上报信息。例如在数据中心、变电站等场所，可实时发现漏水隐患，为应急处置争取时间。

涵盖电力系统（配电室、地下变电站）、数据中心/通信机房、工业厂房、档案馆、医疗设施等高风险领域，监测范围可覆盖500米甚至更远，支持LoRa/LoRaWAN等无线传输方式，降低部署难度。

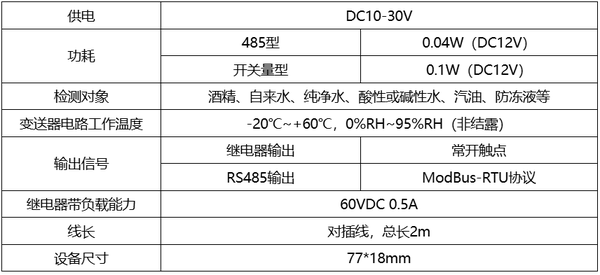

基本参数：

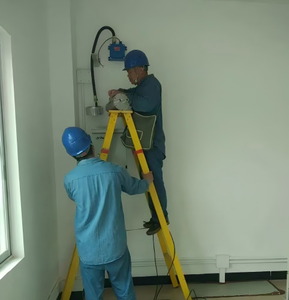

视频监控系统

核心功能：

实时监控：通过摄像头实时采集画面，支持移动侦测、人脸识别等智能分析技术，无需人工持续操作。

报警联动：当系统检测到异常（如入侵、火灾）时，自动触发声光警报、推送通知或联动其他安防系统（如门禁锁定）。

自动录像：按预设规则（定时/事件触发）存储视频，采用循环覆盖机制节省存储空间。

视频回放与下载：支持按时间、事件检索历史录像，导出关键片段作为证据或分析材料。

视频上传：将录像同步至云端或中央服务器，实现远程备份和多终端调阅。

这些功能共同构成现代智能监控系统的标准配置，实现安全防护的全流程闭环管理。

应用场景：

设备异常检测：通过高清摄像头实时监测电缆沟、变压器等设备的运行状态，辅助替代传统人工下沟巡检模式，及时发现设备温升异常（如GIS设备局部放电预警）和绝缘子破损等问题。 、

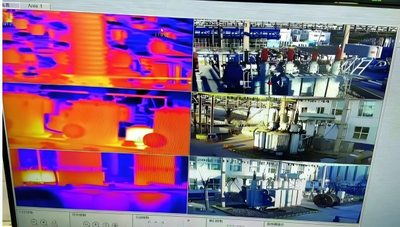

夜间及恶劣天气监控：采用双光谱热成像技术，突破光照限制，夜间通过红外热成像识别设备异常发热（探测距离达3公里），并利用近红外透雾技术穿透雾霾，提升图像清晰度300%。

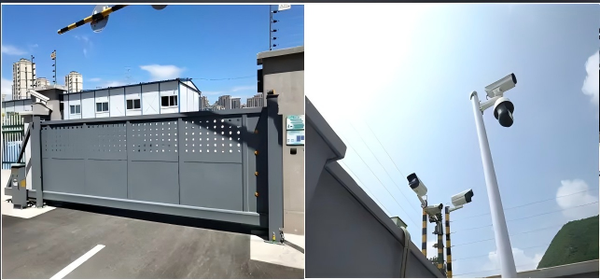

安全防护监控：部署于变电站围墙、大门等区域，通过智能球型摄像机和低照度枪型摄像机实现全天候监控，识别人员入侵等异常情况。

环境监测管理：实时监测变电站室内温湿度、烟雾等环境参数，结合形变监测和避雷器状态检测，保障设备运行环境安全。
