1、概述

避雷器（特别是金属氧化物避雷器 - MOA）是电力系统中保护关键设备（如变压器、开关设备）免受雷电过电压和操作过电压损害的关键设备。其核心元件氧化锌阀片在长期运行中会逐渐老化（劣化），导致泄漏电流增大，最终可能引发热崩溃甚至爆炸，造成设备损坏和停电事故。

避雷器在线监测系统是一种实时、连续地监测避雷器运行状态（主要是全电流和阻性电流分量）的智能化系统。它通过安装在避雷器接地线上的传感器采集数据，结合后台分析软件，实现对避雷器健康状况的评估和早期故障预警，是状态检修（CBM）和智能电网建设的重要组成部分。

2、系统主要功能

实时监测：

连续测量并显示避雷器的全电流(It)、阻性电流基波峰值(Ir1p)或有效值(Ir1)、容性电流(Ic)。

监测运行电压(可选，需要电压参考)。

计算并显示功率损耗(P)。

趋势分析：

长期记录监测数据（It,Ir,Ic,P等）。

绘制历史数据曲线图，直观展示参数变化趋势。

识别参数的缓慢漂移或突变。

状态评估与预警：

基于预设阈值（绝对值、相对变化率、变化趋势）对避雷器状态进行分级（正常、注意、警告、危险）。

当监测参数（尤其是Ir或其增量）超过设定限值时，自动触发本地和远程报警（声光、短信、邮件、平台告警等）。

提供专家诊断建议（如“阻性电流增长过快，建议缩短巡检周期”或“阻性电流严重超标，建议停电检查”）。

数据存储与管理：

本地存储长期历史数据。

支持数据上传至本地服务器或云端平台。

提供数据查询、导出、报表生成功能。

远程访问与控制(可选)：

通过以太网、光纤、无线（GPRS/4G/5G/NB-IoT/LoRa等）方式实现远程数据访问、参数设置、诊断结果查看。

支持与变电站综合自动化系统（SCADA）、状态监测主站系统或资产管理系统（EAM）集成。

自诊断：

监测系统自身传感器、通讯、电源等状态，异常时上报故障信息。

3、应用场景

各级变电站（GIS/AIS）的母线、线路、变压器、电抗器等关键设备的避雷器。换流站直流场和交流场的避雷器。

发电厂升压站避雷器。

重要的输电线路避雷器（需解决供电和通讯问题）。

轨道交通、大型工矿企业等用户的配电系统避雷器。

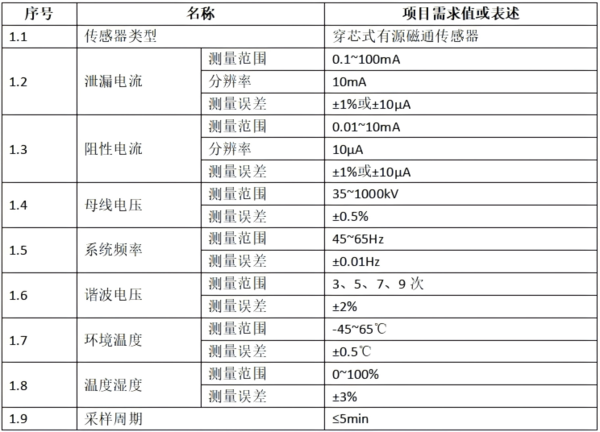

4、技术参数
