1、产品概述

KYN61-40.5型交流高压金属封闭开关设备系三相交流50Hz、额定电压40.5kV的户内成套配电装置。是消化吸收国内外先进技术，根据国内特点、由本公司自行研制的新一代开关设备，技术性能达到IEC6227和GB3906标准，具有体积小、外观美观、尺寸精度高、开断电流大、安装、操作维护方便、使用安全可靠等优点。适用于发电厂、变电站及工矿企业接受和分配电能之用，并且有对电路实行控制、保护和监测等功能。

2、产品结构

A.柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成，断路器   采用手车落地式结构；

B.可选配：全国联合设计的真空断路器（ZN85-40.5）、ABB公司真空断路器（VD4-40.5）、厦门华电固封式真空断路器（VEP-40.5）、阿海珐SF6断路器（FP4025D）、施耐德断路器（SF2），同类断路器具有互换性；

C.手车车架中装有丝杠螺母推进机构、超越离合器，可轻松移动手车，并能防止误操作而损坏推进机构；

D.主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能；

E.所有的操作均可在柜门关闭状态下进行，保障操作人员的安全；

F.电缆室空间充裕，可连接多根电缆，并可架空出线；

G.外壳防护等级为IP4X，手车室门打开及各隔室间防护等级为IP2X。

3、使用环境

A.   周围空气温度

    上限 +40℃，下限-15℃；

B.   海拔

    设备安装场所的最大海拔高度1000m；

C.   环境湿度

    日平均相对湿度不大于95%，月平均相对湿度不大于90%；

D.   地震

    地震烈度不超过8度；

E.   周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；

F.   无严重污染及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。

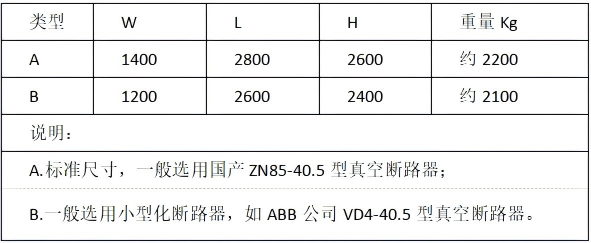

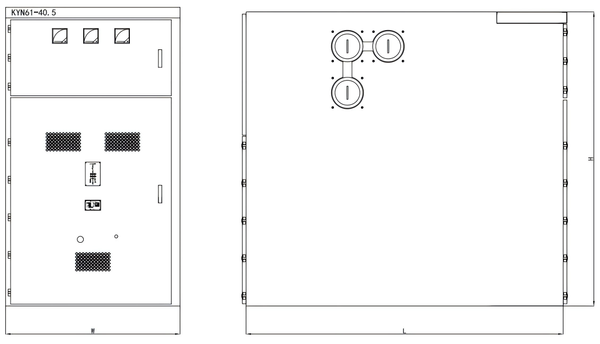

4、外形尺寸

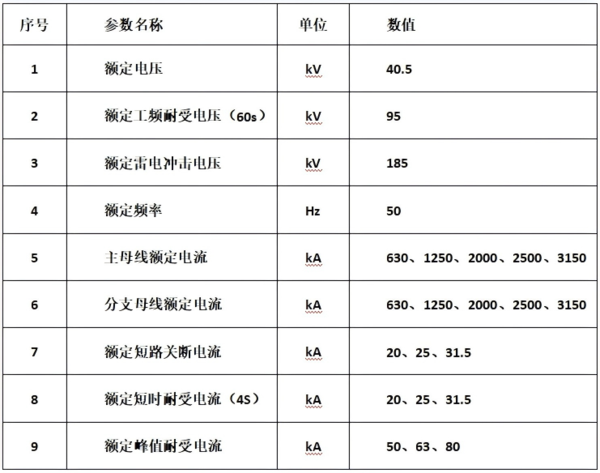

5、技术参数：
