1、产品概述

津通华集团研发中心开发的配电网中低压柔性互联系统将光、储、直、柔产品集成一体化。为进一步加快构建新型电力系统，快速提高分布式光伏接网消纳，提升电网综合承载能力，逐步构建主配微网协同的新型有源配电网调度运行模式，提升电网综合承载力和灵活性。应用在电网光储充双台区（低压）电网中。

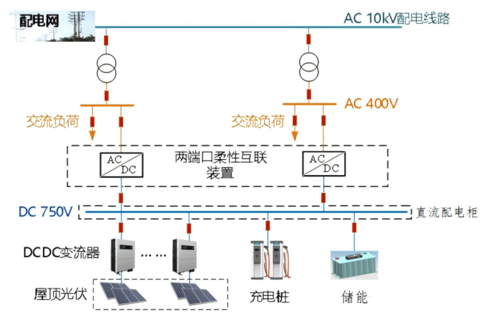

柔性直流互联系统构架示意图

2、产品功能

      1）光伏协同消纳

当台区白天光伏发电量高时，柔直端口将倒送功率转移到临近的互联台区消纳，提升区域内光伏渗透率水平和系统能效，实现绿电100%就地消纳。 当夜间无光伏、电动汽车充电时，互联台区和储能系统给充电站提供功率支撑。

       2）台区配电故障失电支援

当10kV线路检修或故障时，互联台区可通过直流母线给失电台区负荷供电，整个切换过程约为50毫秒，用户无感知。

       3）低压直流柔性合环运行

   创新应用低压直流柔性互联技术将多台配变实现柔性合环运行，利用不同台区源荷互补特性，有效均衡台区负载率，消除重过载运行风险，全面提升台区电能质量和供电可靠性。

       4）台区配电电能质量治理

柔直互联设备通过调节三相不平衡度和无功电压实现低压电网精准补强，解决海量光伏接入引起的三相电压不平衡等问题。

       5）低压直流故障限流器

直流保护限流器是基于数字处理器的故障保护装置，能够实现短路电流的快速阻断，并维持电流输出，支撑系统快速恢复。不仅能配合其他直流设备实现故障穿越，还可减小电气设备的设计裕量，降低系统成本，多方面确保直流配用电系统的供电可靠性。

3、技术优点

        a.并离网切换：通过储能装置和EMS电能管理系统，能够在并离网模式下实现自治运行。

        b.友好接入：通过低压交直流灵活组网，适应规模化多模式源、荷便捷接入。

        c.可靠供电：台区直流侧互联可实现配网动态增容和能量互济，提升供电可靠性

        d.经济性：能够提升用电可靠性，并且配合峰谷电价，能够降低用户的用电成本。

        e.高效性：融合电能的生产、交换、分配、消费等环节，提高能源利用率，实现节能减排。

4、应用方案

a.方案一：

基于城乡两台区配电增容扩建难度大，电动汽车制冷、供热等负荷呈现强季节和周期性波动，台区容易出现重过载。光伏分布式能源在配电网末端大量接入，配网难以就地消纳效率低。

b.方案二：

中压跨区域互联，基于多端柔性直流互联系统实现供电分区母线的中压柔性互联，可实现中压配网闭环运行网架，具备潮流调节、负荷均衡和连续负荷转移的能力。

       网源荷储协调调控技术:

基于多端背靠背直流互联，根据网络运行状态，对电力能量流主动管理，实现能量多向柔性控制、均衡负荷。

解合环与负荷转供控制技术:

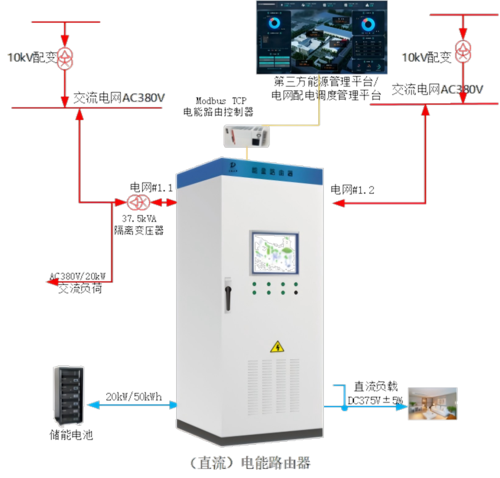

通过配电自动化和多端口柔性直流系统协同,将柔性功率柜、二次控制柜、后备电源、通讯设备等进行一体化设计，并集成了2路750V直流配电端口，可灵活接入分布式光伏、储能、充电桩并协调控制，提高区域的供电可靠性。

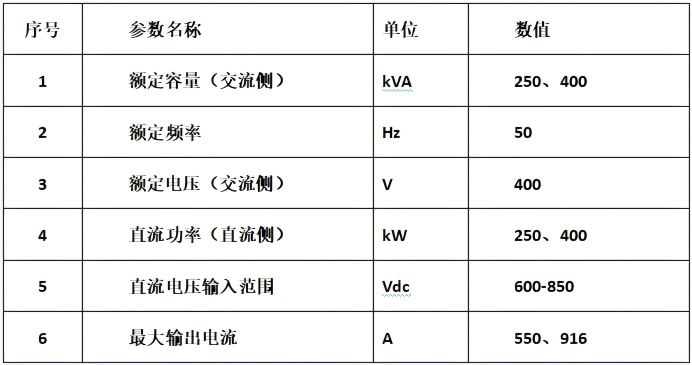

5、技术参数：
