1、产品概述：

10kV一二次融合(支柱式)成套柱上断路器设备，用于10kV配网主干线路的分段与联络功能,是融合电子式电压传感器、电子式电流传感器、电能计量模块(也可选配电磁式电压互感器、电磁式电流互感器),计算有功功率、无功功率，功率因数、频率和电能量的功能;高速故障暂态录波等先进技术。该成套设备可不依赖配电自动化主站和通信，实现“自适应综合型就地自动化”功能，通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分支、多联络配电网架结构，实现单相接地故障的就地选线、区域定位与隔离，通过两次重合闸实现故障区域隔离和非故障区域恢复供电，是新一代配电自动化产品。

2、产品特点：

● 多维元件超融合：开关本体、FTU、取电模块、量测传感器、内置隔离、后备电源深度集成于一体；

● 一体化固封极柱：取电模块、量测传感器、内置隔离深度融合于三相极柱内，实现一体化固封；

● 插接式二次模块：FTU、后备电源采用插接式设计内嵌于开关箱体，易装易卸易维护。

● 内置隔离开关：内置直动式隔离开关，直接式分合指示，断口开距125mm，实现开关全绝缘；

● 大功率电容取电：单侧150W取电功率，可不通过后备电源直接驱动开关动作，并同时为FTU、通讯模块供电以及后备电池充电。可单侧或双侧配置；

● 安装维护更方便：一体化结构安装，材料节约50%以上，施工效率提升约30%；沿用现有ZW32开关操作习惯，易学易用免维护。

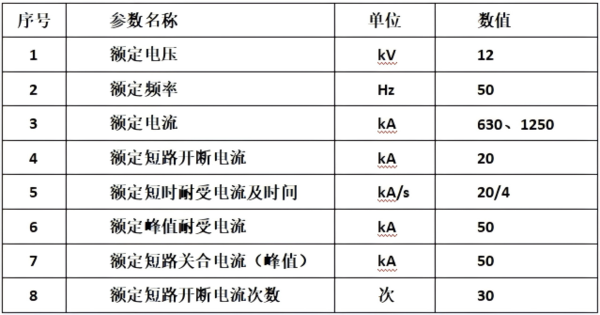

3、技术参数：

4、应用成效：

1.施工方便，维护量少，一机多用，平滑升级；

2.降级差保护和FA保护优势互补，策略简单实用；

3.多算法综合精确检测故障，主动防御；

4.投资见效快，显著提升设备及自动化水平。
